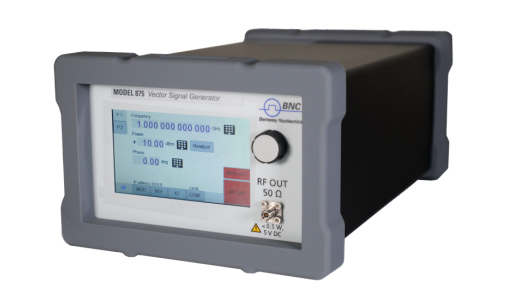

BNC875多通道矢量信號發生器10MHz-40GHz
發布時間:2024-09-12 09:23:19 瀏覽:422
BNC875是一款覆蓋10MHz至40GHz頻率范圍的多通道矢量信號發生器。它具備超快的200ns開關速度,支持CW頻率掃描、啁啾、脈沖內調制和脈沖整形,且相位噪聲極低。內置高性能I/Q調制器,支持多種自定義調制波形和專用調制方案,如航空電子調制。
該設備采用脈沖描述符字(PDW)格式,通過以太網或USB接口上傳參數信息,如脈沖持續時間、幅度和頻率等。PDW可實時轉換為調制參數,生成復雜的調制信號,適用于雷達仿真和電子戰環境。多通道版本支持同時回放多個精確定時的PDW序列,具有相位相干和校準功能。
BNC875還提供快速控制端口(FCP),允許實時順序輸入單個PDW,便于研發工程師在飛行中驗證雷達設備。其快速開關、相位相干和精確操作等功能,使其在雷達、電子戰和5G/6G通信應用中表現出色。
主要特點包括:
- 出色的相位噪聲
- 快速控制端口
- 超快速切換
- 超高I/Q數據速率、深內存
- 寬帶線性啁啾
- 支持ASK、FSK、MSK、PSK等多種調制方式
- 適用于GSM/EDGE、3GPP FDD、GPS CDMA2000等標準
規格方面,頻率范圍從10MHz至40GHz,分辨率為0.001Hz,輸出功率為-50至+20dBm,開關速度小于500us,相位噪聲在1GHz時為-87dBc/Hz(10Hz)。支持以太網、USB和可選的GPIB遙控,調制方式包括I/Q、脈沖和模擬調制。
BNC875提供多種配置方案,包括頻率范圍、通道數和其他選項,用戶可根據需求選擇,詳情可咨詢立維創展。Berkeley Nucleonics Corporation(BNC)自1963年成立以來,專注于設計和制造高性能射頻和微波產品,提供脈沖發生器、延遲發生器、任意波形發生器和數字延遲脈沖發生器等在內的多種高精度電子儀器,廣泛應用于實驗室測試、科學研究、雷達和通信系統等領域。立維創展代理分銷BNC產品,歡迎咨詢。
