MAXM17623/MAXM17624 μModule降壓電源模塊
發布時間:2024-08-16 09:41:35 瀏覽:231
MAXM17623和MAXM17624是Maxim美信喜馬拉雅系列的一部分,這是一系列穩壓器IC和電源模塊,旨在降低工作溫度并簡化電源設計。這兩款產品是高頻、同步、降壓型DC-DC轉換器,集成了MOSFET、補償元件和電感,適用于2.9V至5.5V的輸入電壓范圍。它們支持高達1A的負載電流,并允許使用低成本的輸入和輸出小電容。輸出電壓可以在0.8V至3.3V范圍內調節。
這些電源模塊通過集成多個組件,大大降低了設計的復雜度和制造風險,提供了真正的即插即用電源方案,有助于縮短產品上市時間。在穩態工作時,它們采用峰值電流模式控制方法,并提供1ms的固定軟啟動時間以降低輸入浪涌電流。用戶可以選擇在輕載時使用PWM或PFM模式。MAXM17623的工作頻率為2MHz,提供0.8V至1.5V的輸出電壓,而MAXM17624的工作頻率為4MHz,提供1.5V至3.3V的輸出電壓。

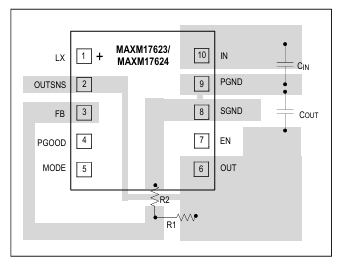

MAXM17623和MAXM17624模塊采用薄型、小尺寸的10引腳uSLIC?封裝,尺寸為2.6mm x 2.1mm x 1.3mm。它們適用于多種應用,包括電池供電應用、分布式供電系統、工業傳感器和過程控制、負載點電源以及標準5V電源。
這些模塊的特性包括易于使用、2.9V至5.5V的輸入范圍、0.8V至3.3V的可調節輸出、±1%的反饋電壓精度、高達1A的輸出電流、2MHz或4MHz的固定工作頻率、100%占空比、內部補償、全陶瓷電容設計、高效能、可選的PWM或PFM工作模式、低至0.1μA的關斷電流、靈活的設計、內部軟啟動和預偏置啟動、漏極開路電源就緒輸出(PGOOD引腳)、過溫保護、-40°C至+125°C的工作環境溫度/-40°C至+150°C的結溫以及符合跌落、沖擊和振動標準的堅固耐用性。
型號:
PART NUMBER | TEMP RANGE | PIN-PACKAGE | VouT(V) |
MAXM17623AMB+ | 40℃ to +125℃ | 10-pin 2.6mm x2.1mm x1.3mm uSLIC package | 0.8 to 1.5 |
MAXM17623AMB+T | 40℃ to +125℃ | 10-pin 2.6mm x2.1mm x1.3mm uSLIC package | 0.8 to 1.5 |
MAXM17624AMB+ | -40℃ to+125℃ | 10-pin 2.6mmx2.1mm x1.3mm uSLIC package | 1.5 to 3.3 |
MAXM17624AMB+T | 40℃ to +125℃ | 10-pin 2.6mmx2.1mm x1.3mm uSLIC package | 1.5 to 3.3 |
