Infineon英飛凌FF300R12KS4高頻開關IGBT模塊

發布時間：2024-03-13 08:54:57     瀏覽：741

Infineon英飛凌FF300R12KS4高頻開關IGBT模塊，這是一款專為滿足您特定設計要求而設計的尖端解決方案。憑借其62mm 1200V, 300A雙IGBT模塊，具有快速IGBT 2，該模塊是高頻開關應用的理想選擇。

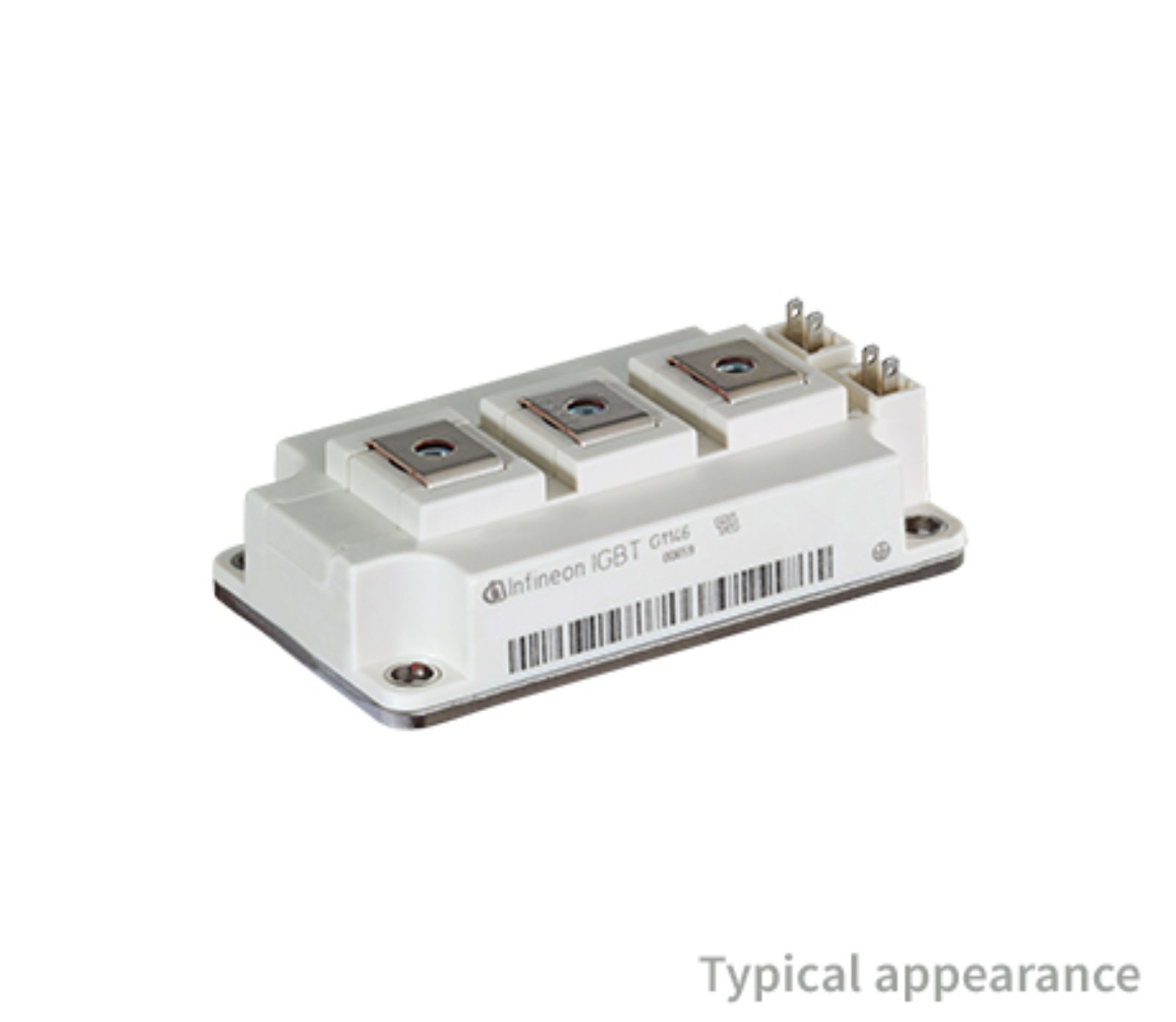

Infineon英飛凌FF300R12KS4高頻開關IGBT模塊

主要特點:

高短路能力，具有自限制短路電流

低開關損耗

無與倫比的魯棒性

溫度系數為正的CEsat

CTI>400用于增強封裝

爬電距離和電氣間隙大

絕緣襯底

銅基板

標準包

優點:

應用的靈活性

優化的電氣性能

可靠性高

應用:

不間斷電源(UPS)

太陽能發電系統解決方案

參數：

ParametricsFF300R12KS4
ConfigurationDual
Dimensions (width)61.4 mm
Dimensions (length)106.4 mm
FeaturesFast short tail IGBT chip
Housing62 mm
IC(nom) / IF(nom)300 A
IC   max300 A
QualificationIndustrial
TechnologyIGBT2 Fast
VCE(sat) (Tvj=25°C typ)3.2 V
VF (Tvj=25°C typ)2 V
Voltage Class   max1200 V

Infineon英飛凌FF300R12KS4憑借其高短路能力提供了卓越的性能，最大限度地降低了風險并確保了系統安全。其低開關損耗有助于提高能源效率，降低整體功耗。該模塊無與倫比的健壯性保證了更長的使用壽命，使其成為您應用程序的可靠選擇。

該模塊的靈活性允許無縫集成到各種系統中，以適應特定的設計需求。其優化的電氣性能確保平穩運行和提高系統效率。此外，F(xiàn)F300R12KS4可承受苛刻的條件，確保關鍵應用中的長期可靠性。

英飛凌FF300R12KS4是不間斷電源系統和太陽能解決方案不可或缺的組件。其先進的功能使其成為這些應用的完美選擇，提供高效的電源轉換和可靠的性能。選擇英飛凌FF300R12KS4高頻開關IGBT模塊，既能滿足您的設計需求，又能享受靈活性、優化的電氣性能和高可靠性的優勢。

深圳市立維創展科技有限公司，優勢分銷Infineon英飛凌部分產品線，快速交付，歡迎聯系。
